GDK3上手系列之二：连接GDK3

前言

• gdk3 是基于 ARM 技术的通用开发板，它能能更好地让同学们了解物联网。
• 如果你是初学者，那么这篇文档会对你在学习过程中提供巨大的帮助。

一.将GDK3和挥码枪连接到电脑主机，并启动Nanocode进行调试。

1.1将GDK3与挥码枪连接到主机

需要

• USB-typeC 数据线 X2
• 连接线 X3
• 挥码枪 X1
• gdk3 X1

连接流程示意：

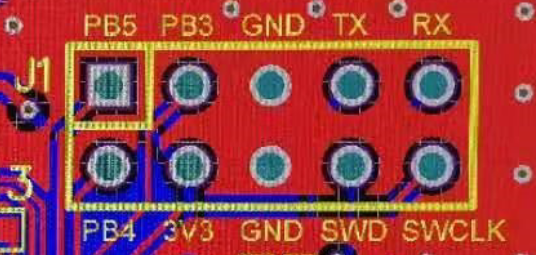

首先找到GDK3的J1插头，共有10个针脚，其定义如下图所示

如果你有做好的NTP-GDK3连接线，那么只用这个连接线将GDK3与挥码枪连在一起即可。如果使用杜邦线，那么请按如下对应关系连接：

• 注意挥码枪与 GDK3 之间连接线的位置！（GDK3 上的 GND 连接挥码枪上的 GND，同理，GDK3 上的 SWD 连接挥码枪上的 SWD，GDK3 上的 SWCLK 连接挥码枪上的 SWK ）

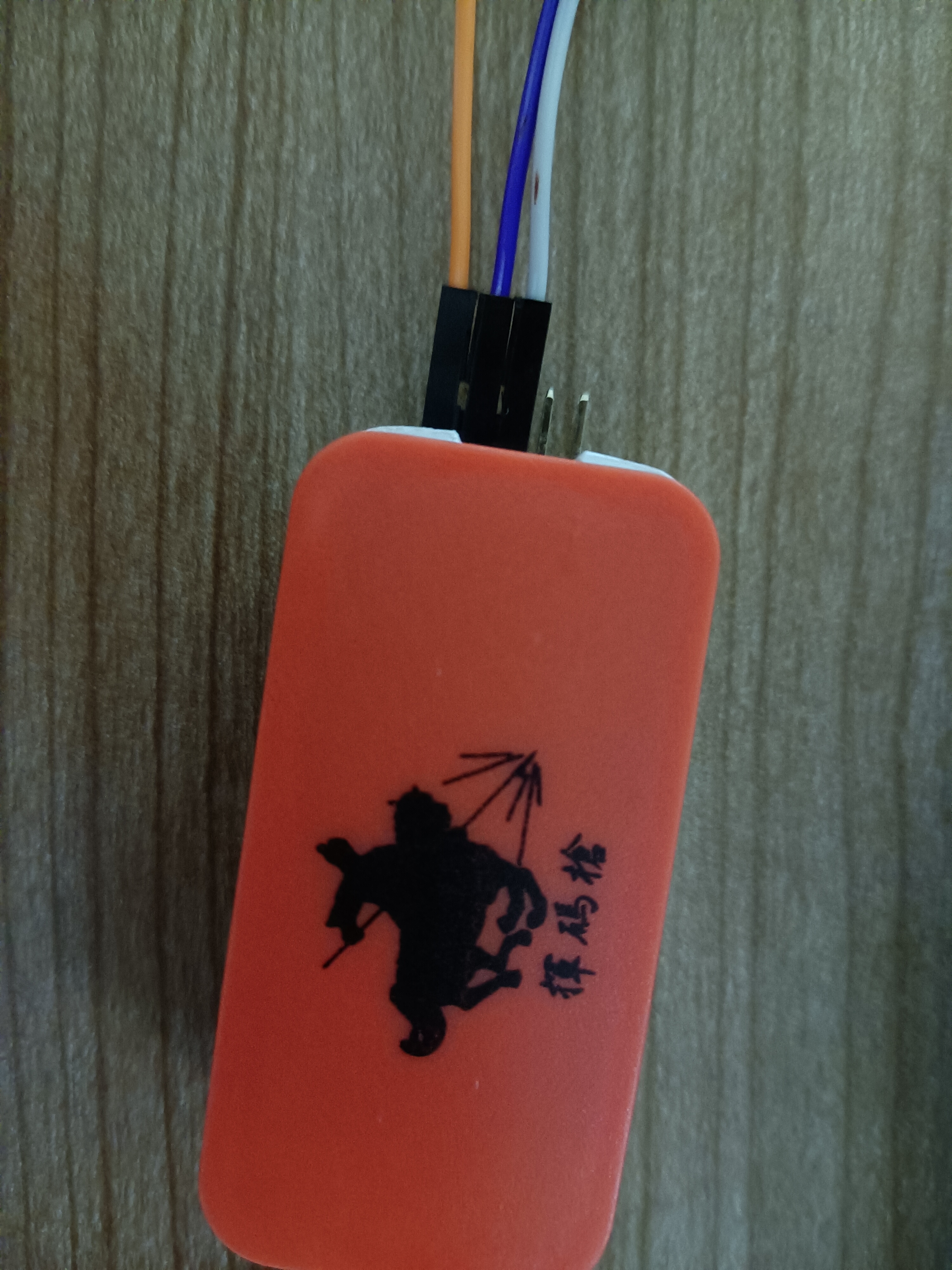

  温馨小提示：挥码枪背面有引脚提示信息，挥码枪与 GDK3 的连接与线的颜色没有关系的哟，而且要注意 GND、SWD、SWK 是在 TOP SIDE 层哦。

如图所示：

1.2打开Nano Code开始调试

Nano Code 下载链接：https://www.nanocode.cn/#/download

• 打开 Nano Code，如果没有注册，请先注册，然后登录。

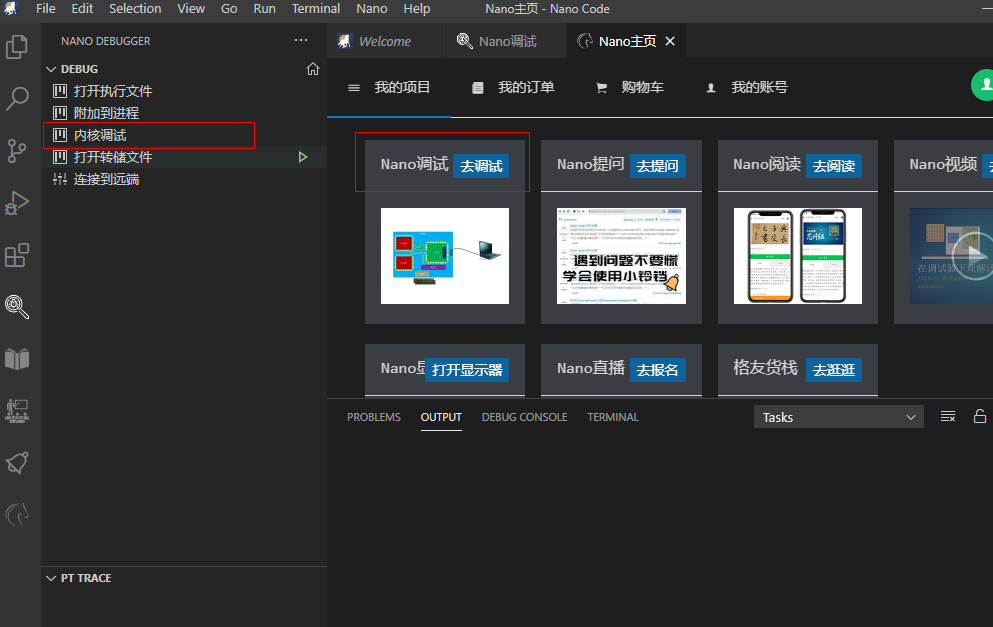

• 在主页中找到 Nano 调试，点击左侧内核调试。

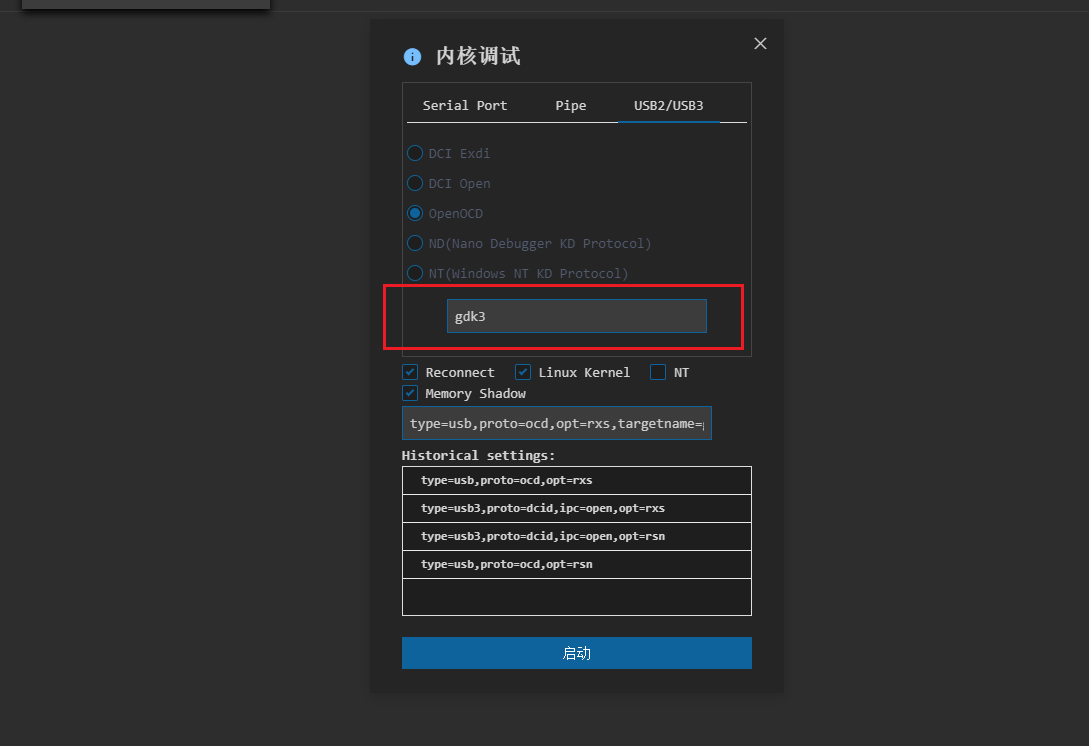

• 在弹出的页面中在顶部选择 USB2/USB3，单选框选择 OpebOCD，输入框内输入 gdk3（注意小写），然后点击启动按钮。

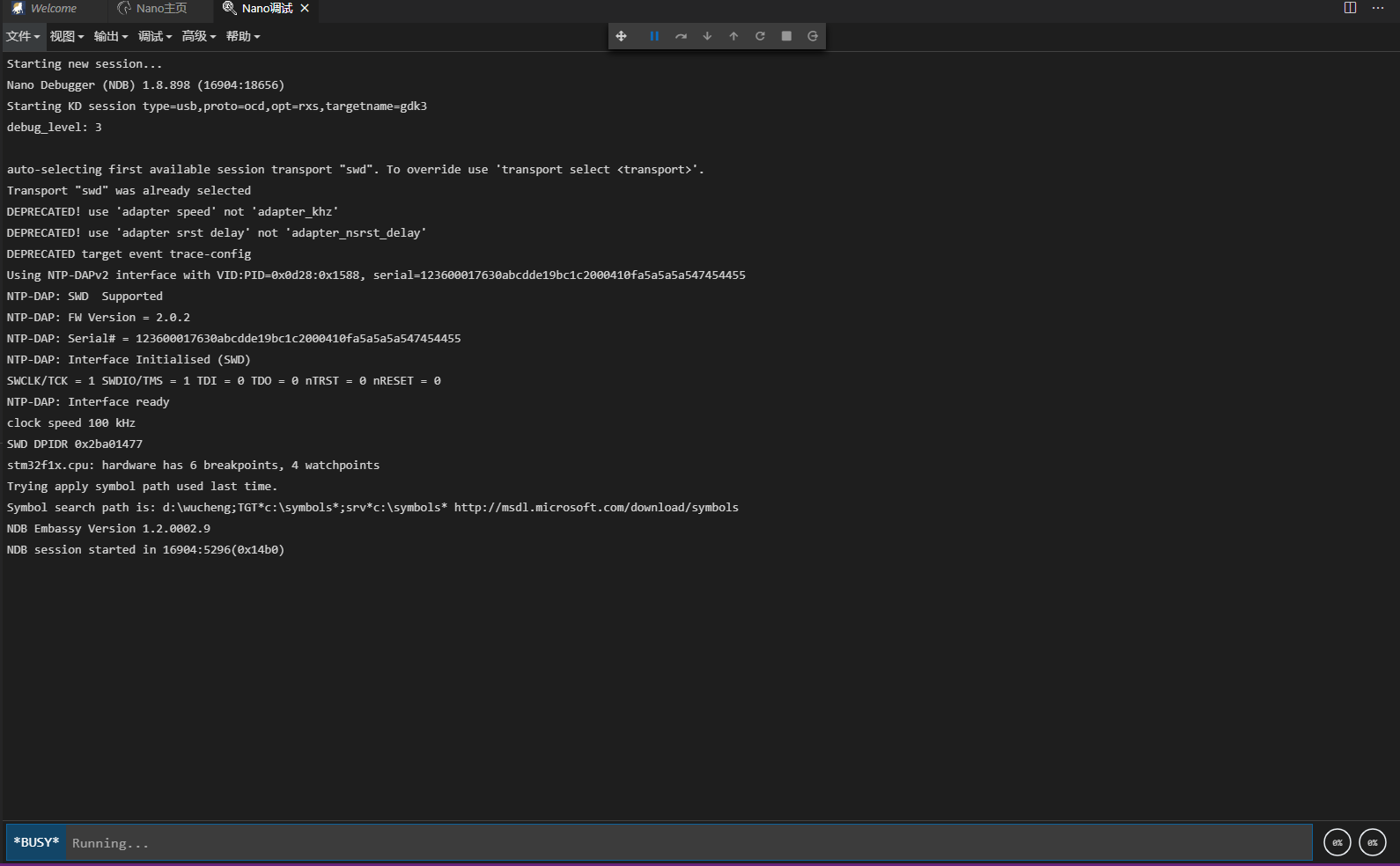

• 启动成功后页面如下：

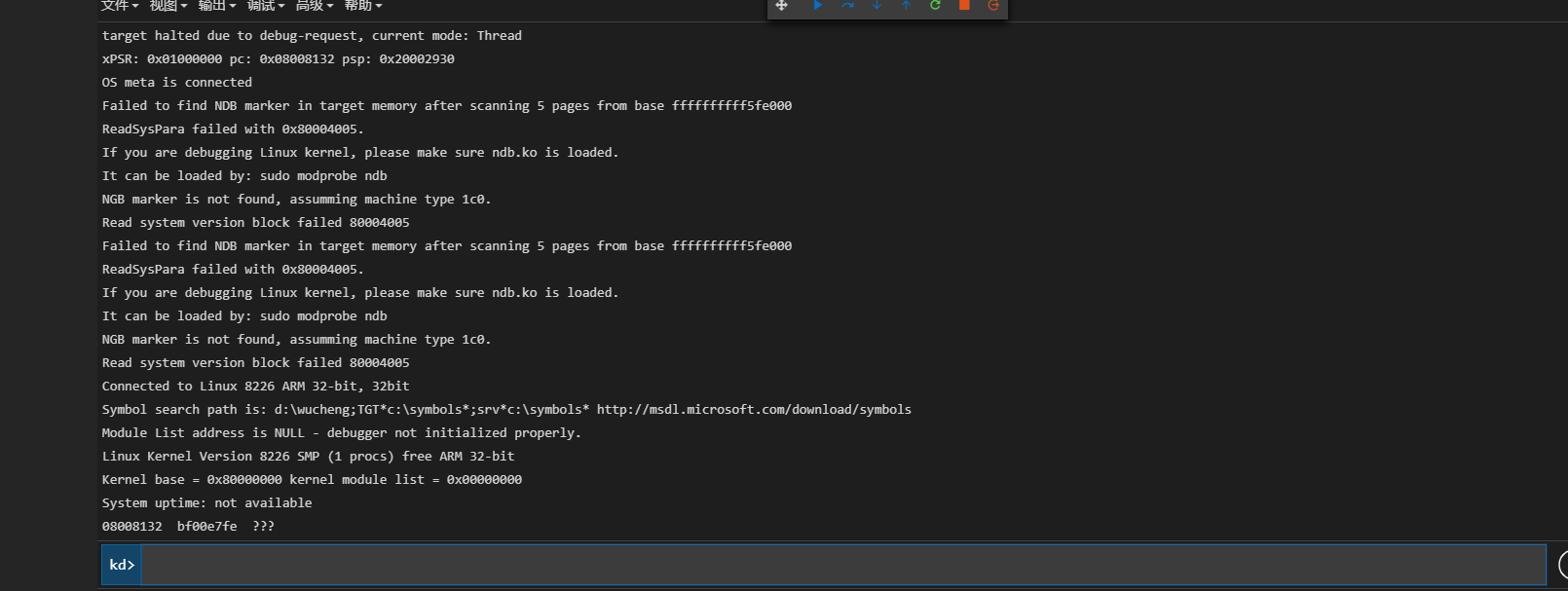

• 点击暂停键进行中断（快捷键F6），成功后效果如下图：


• 现在，您已经进入了调试会话模式，可以在命令行输入命令进行调试了。后面烧录文件时，也需要先进入调试会话模式。

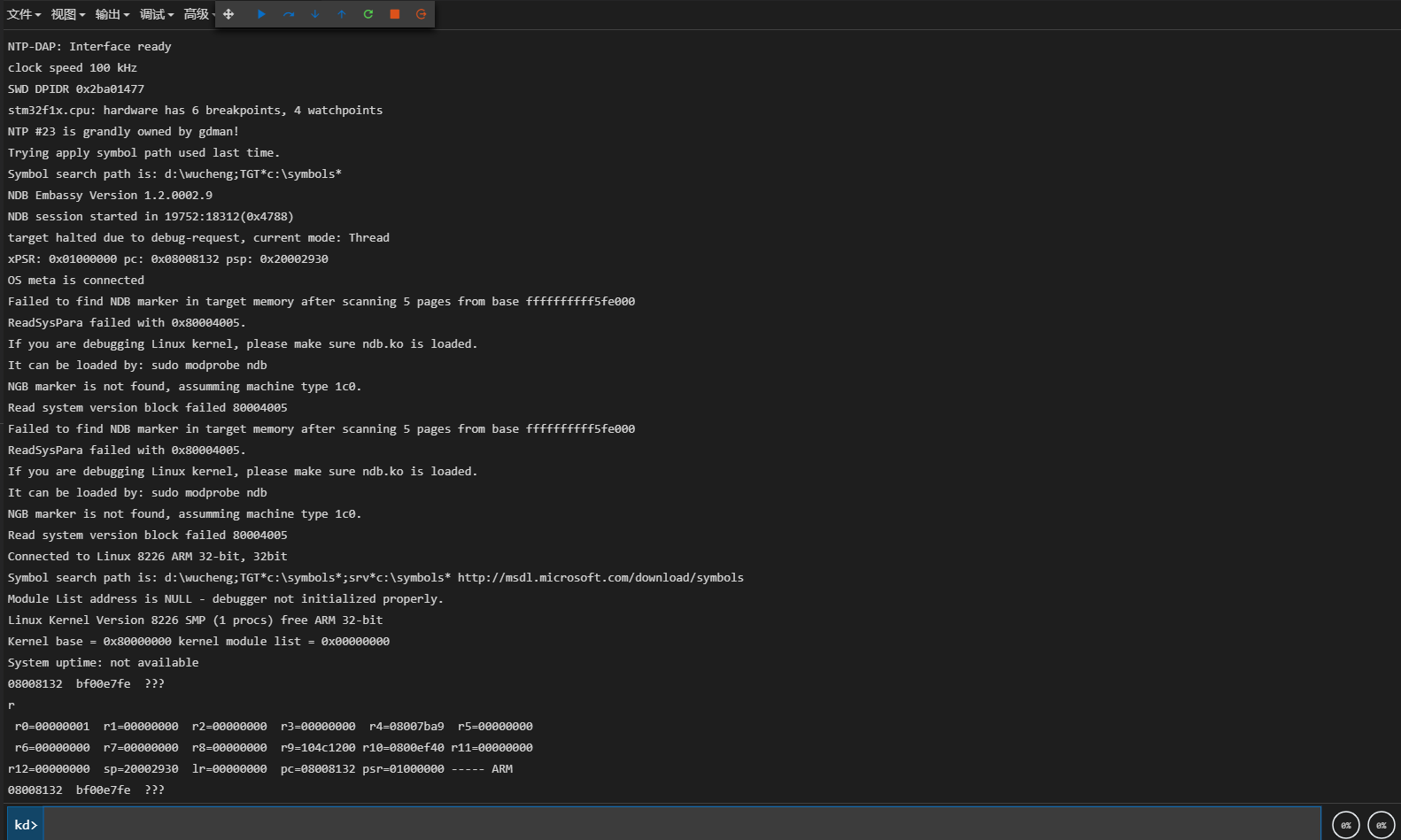

  比如输入r，按回车

  您就能看到寄存器的信息了。

• 要结束调试，点击终止(Shift+F5)，即可退出调试。

更多命令教程，请期待后续更新。
