利用Jtag技术调试Grub的一次尝试

前言

通常而言，调试应用程序是很简单的，调试驱动要复杂的多，而调试BIOS / Boot Loader则要复杂的多。JTag技术由于其独立于OS，拥有更强大的能力。GDK7是基于英特尔Skylake微架构研发的一套调试套件，通过DCI（Direct Connect Interface）协议实现对目标机的高速调试。本文尝试探索利用GDK7套件实现对Grub的调试。

本文用到如下工具：

• GDK7套件 （GDK7-100）
• Nano Code v1.0.8
• Ubuntu上的hexedit
• PEViewer

本文用到的环境是Ubuntu 19.04 x64，GPT分区，EFI模式boot，boot loader为grub2 64位（v2.04）。

背景

阅读本文需要读者具备Grub2，EFI，GPT等相关背景知识。相关知识很容易搜索到，所以本文不在赘述。

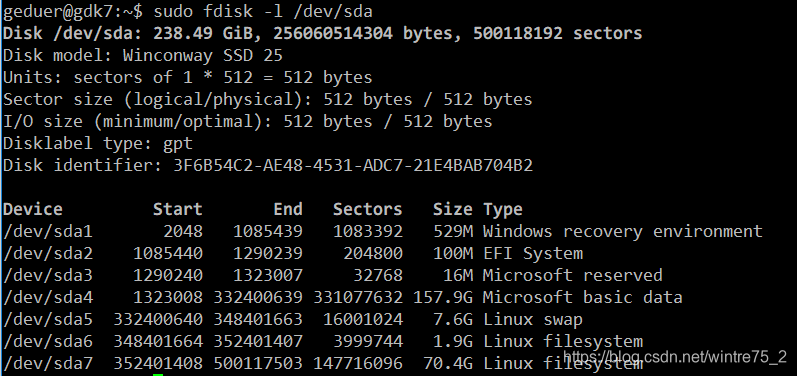

本文所用到的调试对象为GDK7，分区如下：

sda2分区即为EFI 分区，已经被mount到/boot/efi：

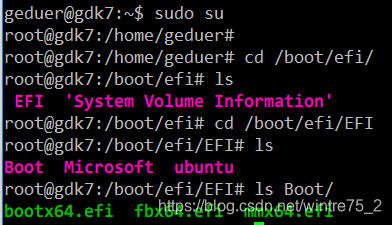

/boot/efi/EFI/下有三个文件，bootx64.efi即是bootloader的stage2的主image，也是本文的主目标：

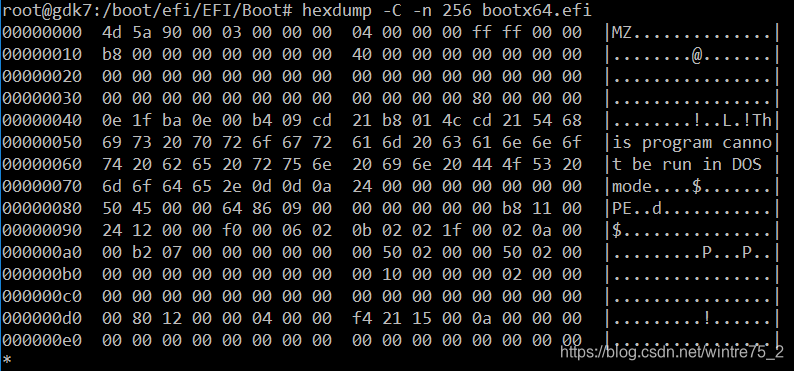

我们现来看看efi文件

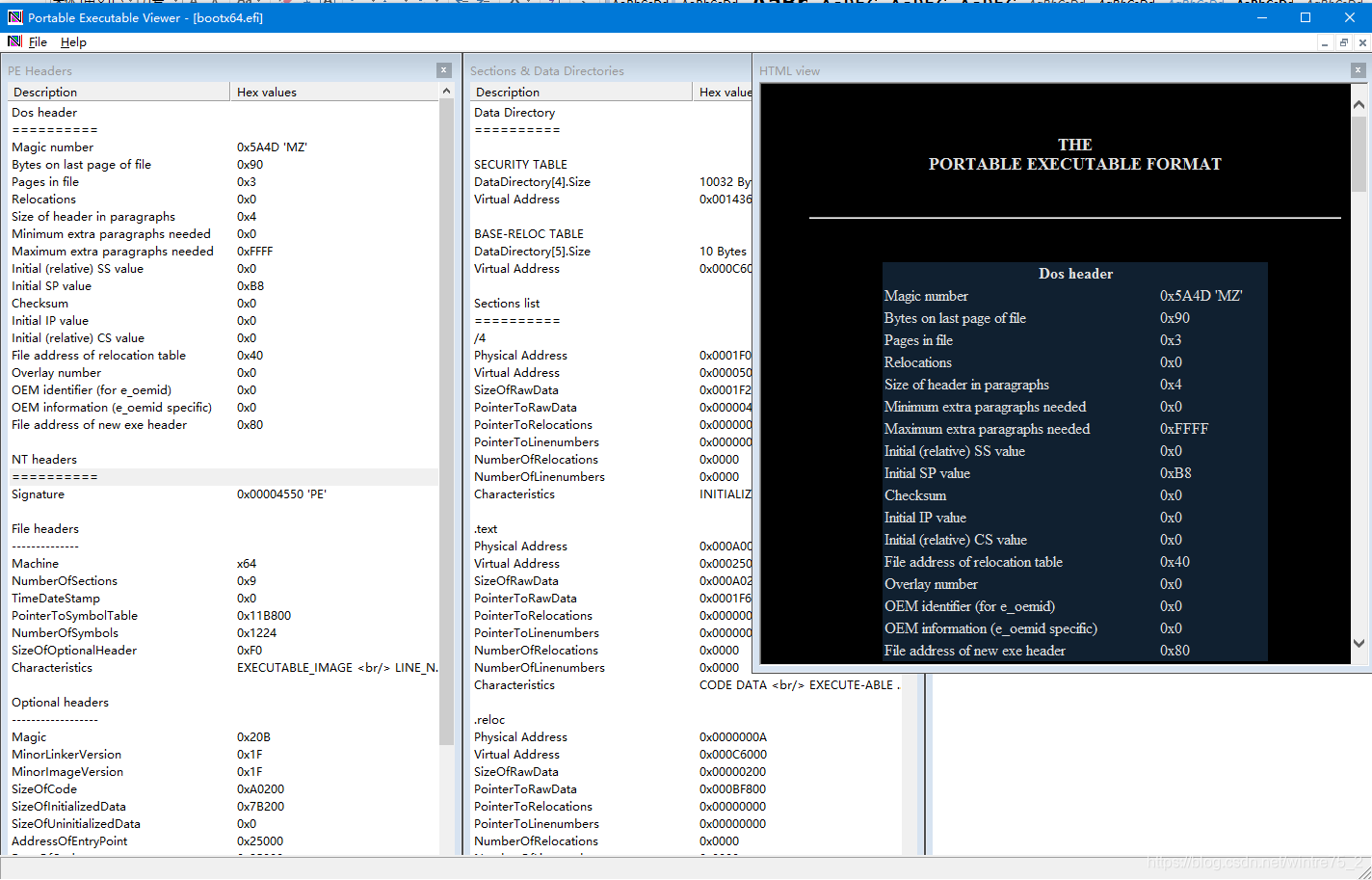

文件头两个字节, “MZ”以及0x80位置的“PE”说明这是一个PE32+格式文件。下面我们用PEviewer看一下它的更多信息：

准备环境

连接USB线，启动Nano Code

USB线很好连，用GDK7套件里的蓝色USB线，一头连接GDK7的USB3 port（在机箱后面），一头连接主机上的USB3 port即可。

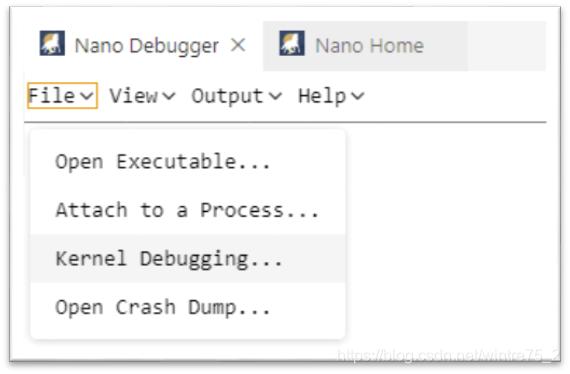

Nano Code需要在调试主机上运行。它的图标是马踏飞燕，据说点一下那马就可以以光速飞起来（其实没有）。Nano Code的启动速度中规中矩，没有传说中的“纳秒级”。Nano Code启动后，选择“去调试”，然后在菜单里选择File->Kernel Debugging …

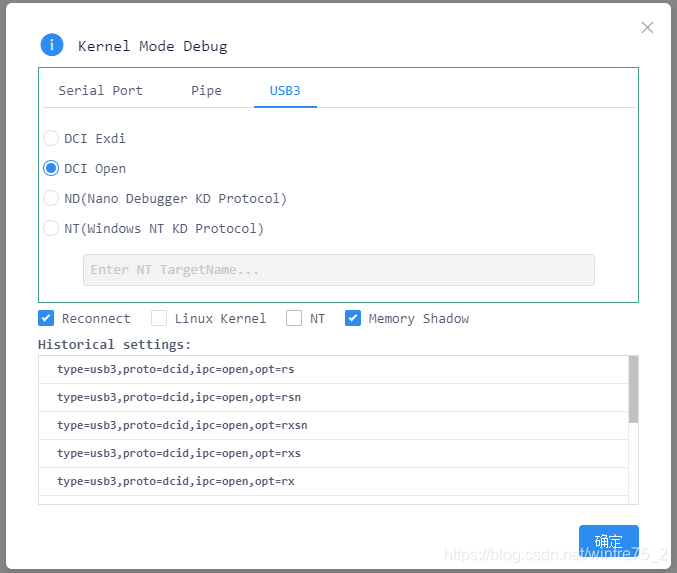

然后在弹出窗口上选择相应配置，如下图即可：

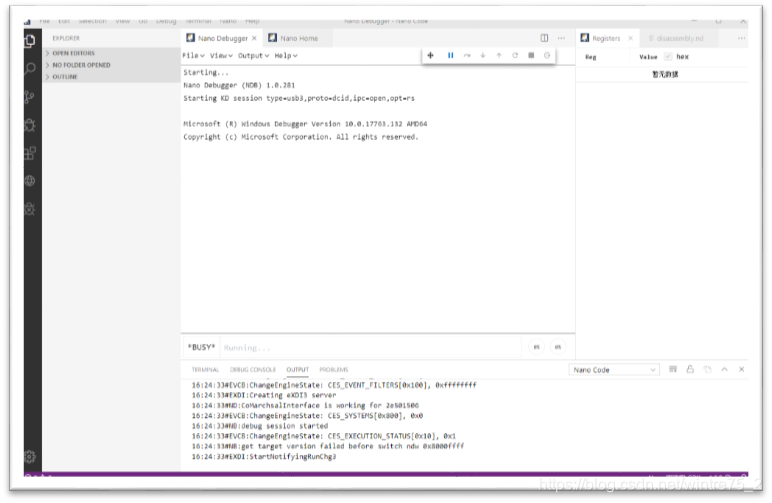

然后按“确定”就进入调试主界面了。这个过程还是很简单明白的。

小试牛刀

首先看一下是不是可以在BIOS和Boot Loader阶段是不是能把它停下来单步执行。

调试BIOS和boot loader需要眼疾手快，需要同时操作GDK7和调试主机上的Nano Code。

实验1：单步调试BIOS

BIOS时间很短，所以这一个实验需要手疾眼快：左手按在GDK7电源键上，右手拿着调试主机的鼠标，对准Nano Debugger的工具条上的break 按钮。当左手按下GDK7的按钮，听到悦耳的GDK7启动声音之后，右手需要迅速按下break按钮。

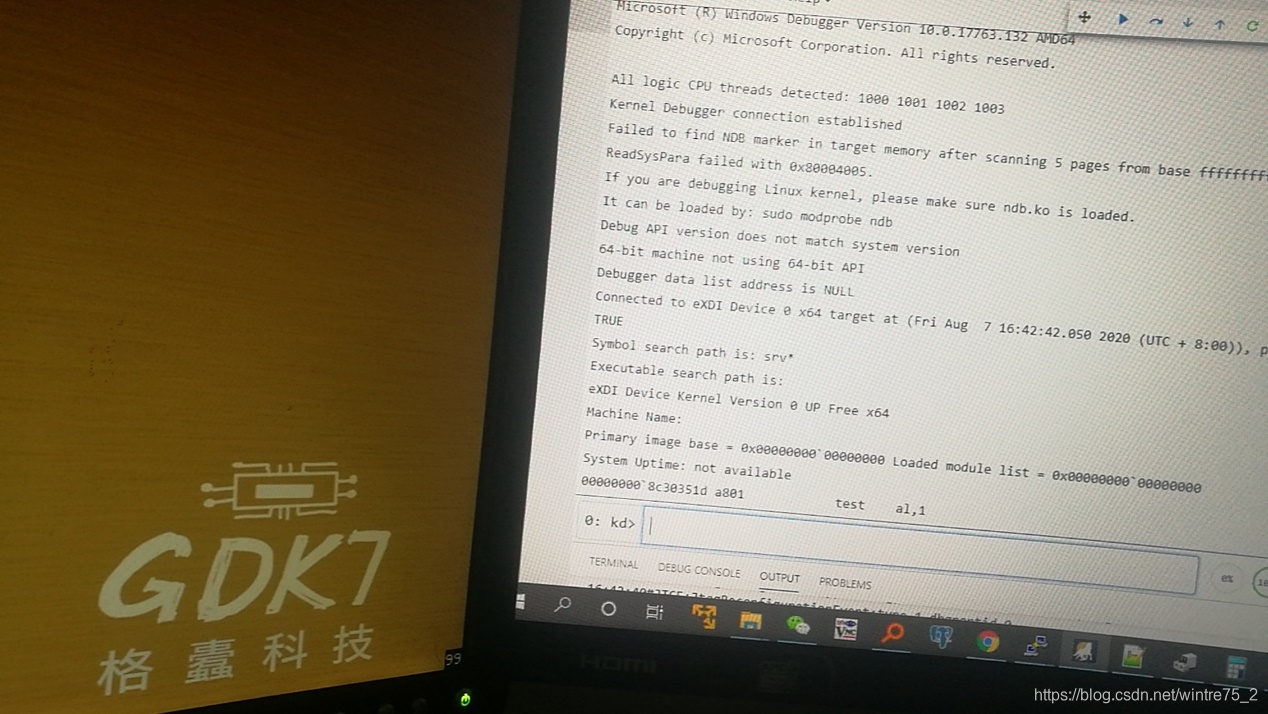

很成功，顺利断了下来：

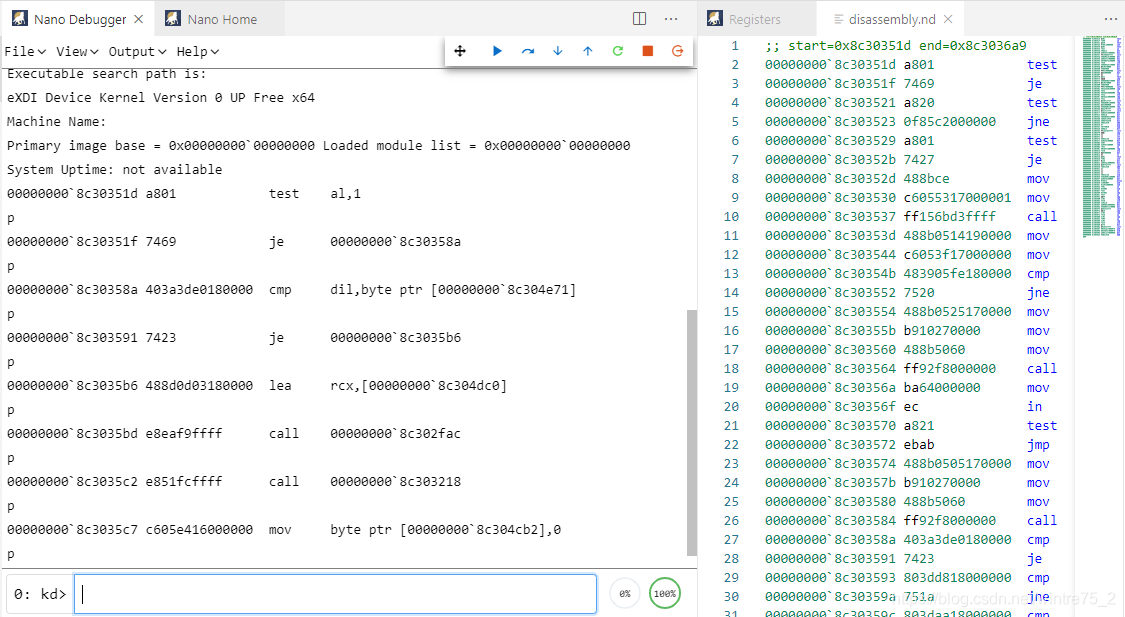

单步没有障碍：

实验二：单步调试boot loader

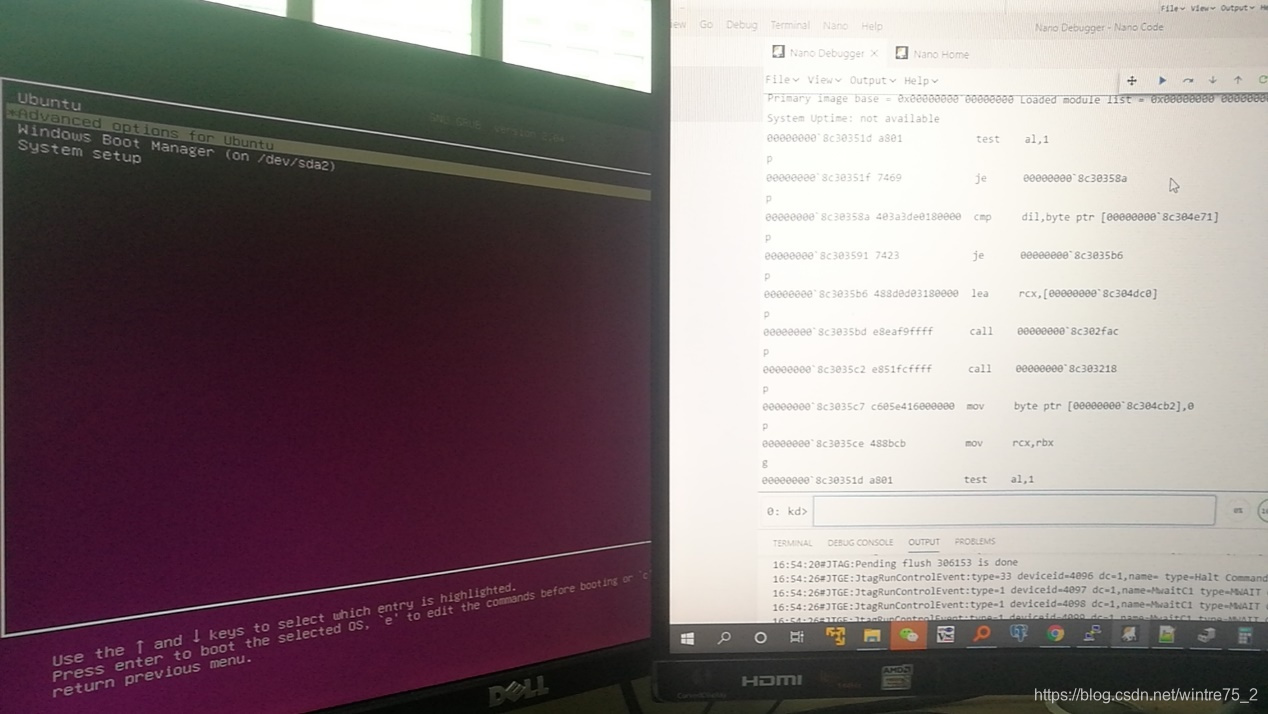

既然BIOS阶段都能够做到，那boot loader阶段肯定没有问题了。在boot menu这里，按下break，就如图这样了：

第一阶段的测试表现良好。

更进一步

在boot loader阶段暂停下来，我们看看还能干点啥：

堆栈是这样的：

反汇编：

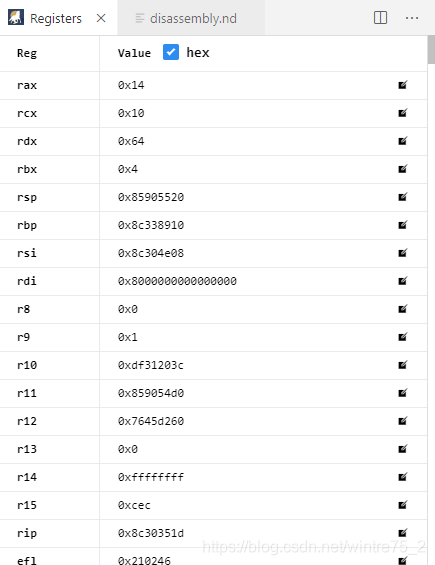

寄存器：

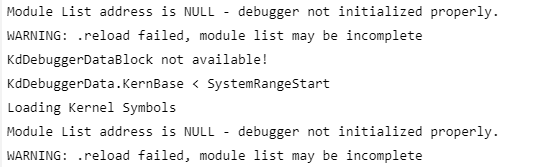

看看符号？

到这儿一脸蒙圈，我是谁？我在哪儿？我要到哪儿去？

好吧，我们尝试看看能更进一步做点啥吧！

先尝试看一下bootx64.efi被载入到内存的位置。

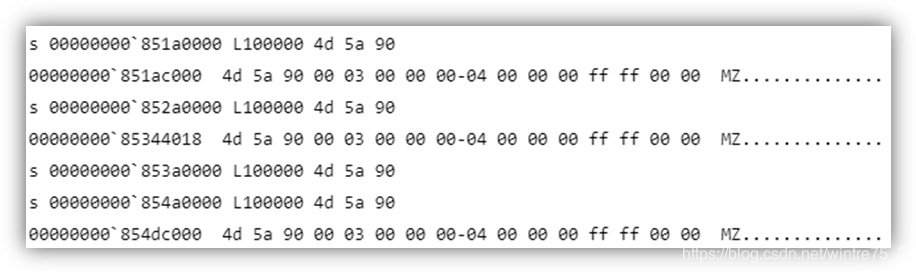

这一步应该不难，在准备部分我们已经了解到了这个文件PE结构概要信息，到内存里去搜索 4D 5A 90，即文件头的前三个字节，用s 命令搜索即可。在我的GDK7上搜索出来如下三处：

这说明至少有三个efi文件被载入了（其实就是 /boot/efi/EFI/Boot/下的三个文件），那么哪一个是bootx64.efi呢？这就需要进一步匹配了。这时候可以用到两个调试命令：

 !dh <base-address> 可以查看模块的头信息

 db <base-address> [range] 可以打印出模块的内存数据

经过逐个测试，第三个模块（基地址 00000000`8545c000）即bootx64.efi。

我们对一下眼神试试：

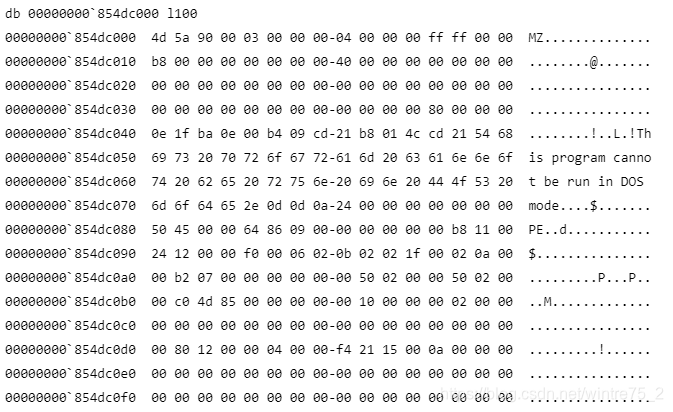

 db 00000000`854dc000 l100，结果跟hexdump出来的一致。

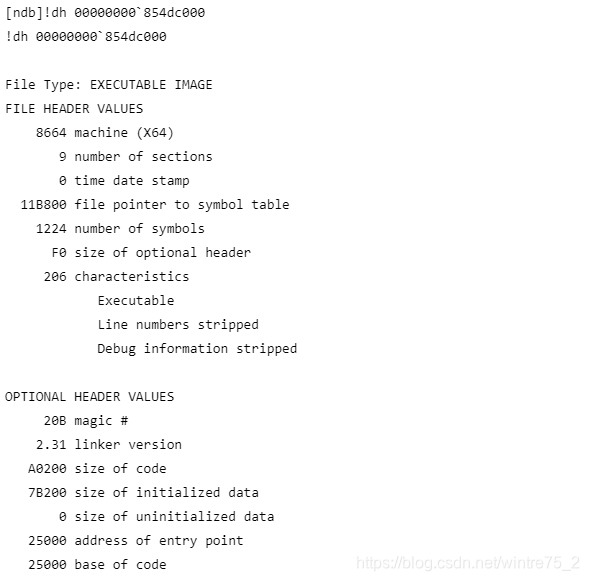

  !dh 00000000`854dc000：结果跟PEViewer内容匹配上：

同时 !dh 命令也告诉我们一个重要信息：它的入口函数的偏移量是25000，即在内存中的位置是：

   00000000`854dc000（起始位置）+ 25000（偏移量），即00000000`85501000处。

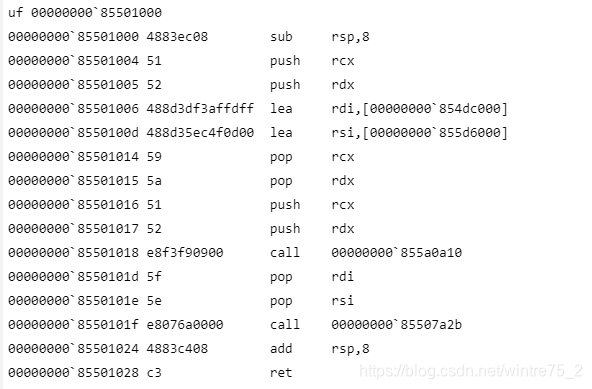

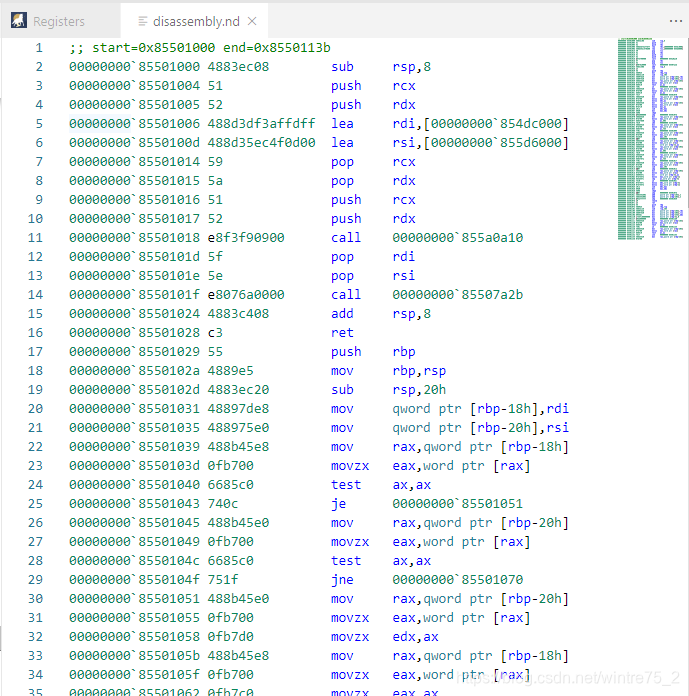

我们反汇编一下，看看他的入口长的啥模样吧：

显然，入口函数很简单，就是做一些准备工作，设置一些参数，然后调用一个实体函数实现具体功能。

尝试在入口函数设置中断，调试boot loader的功能

好像很简单，在入口函数的地方设置个断点，跑起来就是了，难道不是吗？对于应用程序而言，的确如此，对于boot loader来说，却是有不少曲折的。最主要的挑战就是在恰当的时间下断点，因为下的早了的话无效（image还没有载入到内存），载入的晚的话则已经运行过去了。用到关键技术点即：截获bootx64.efi载入的过程，当完整载入到内存以后再下断点。

下面来重点讲一下如何实现这个目标。

1. 开机，在滴滴声后break
2. 通过写内存中断截获模块的载入，可以用 ba w<长度> <地址>下断点。实际跟踪发现，应该用entry point的地址来做断点，因为该模块是分多次载入进来的，所以如果用模块基地址来下断点要操作更复杂。

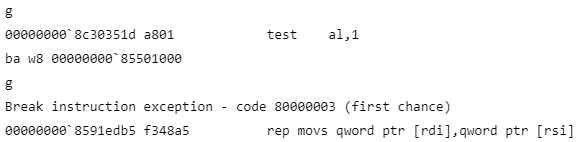

   ba w8 00000000`85501000，然后go，触发断点

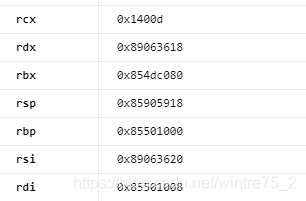

此时关键寄存器 rsi，rdi，rcx如下:

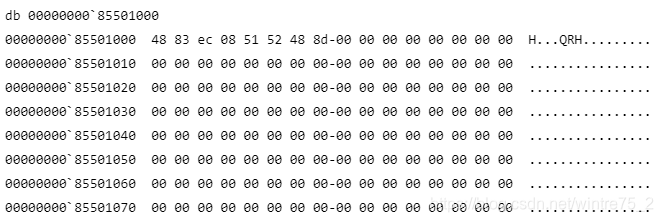

检查entry point处内存如下：

说明此时已经拷贝了8个字节。

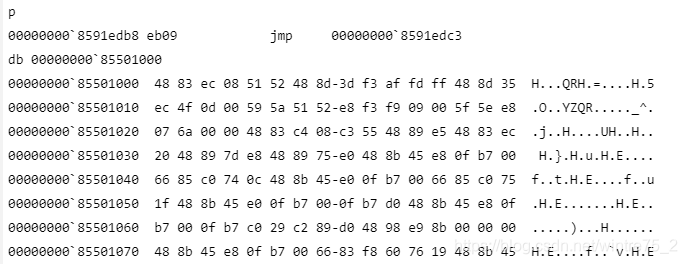

按f10单步执行，再看内存则module已经被载入：

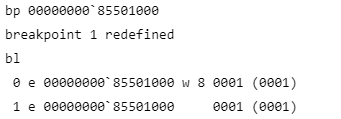

在entrypoint处下断点，用bl指令检查，断点编号为1：

按F5继续，则命中断点：

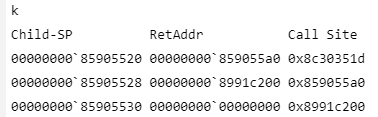

此时堆栈如下：

到此，我们已经顺利在bootx64.efi的入口函数下了断点，接下来就可以开心（痛苦）地真正调试了！

备注

1. 作者做此尝试主要在于探索一种新的调试boot loader的方法，而不是具体调试boot loader，所以本文所记录的尝试，其实只是到了bootx64.efi的入口函数，尚未深入调试具体功能，登堂尚未完成，入室更谈不上。

2. 作者尝试载入symbol，尚没有找到合适的方法，可能Nano Code还没有实现对boot loader的symbol的自动载入的支持。

3. 本文提到的一些地址、偏移等数据，依环境差异可能不一样。
